Mit fogunk érinteni a gázpalackok tipikus fő méreteinél?
Felsoroljuk az összes tipikus fő méretet, mint például az általános hossz és átmérő. Megadjuk a fő eltéréseket a különböző gyártások között. Itt főként csak a fizikai méreteket fogjuk érinteni.
Kérlek, nézd meg a gázpalack rajzát lentebb.
Minden rajzon biztosan meg fogod találni a következő adatokat:
- hossz
- átmérő
- falvastagság
- súly
Mutatunk néhány példát a méretekre.
Gázpalack tipikus fő méretek – alacsony nyomású gázpalack. Láthatod a tipikus méreteket: hossz, átmérő, súly.
Mik a gázpalackok tipikus fő méretei?
- Űrtartalom (liter, ltr): ez azt a minimális belső méretet jelenti, amelybe adott liter vizet képesek vagyunk beletölteni. A „minimum” nagyon fontos. A gyártók minimálisan a gyártási pontatlansággal mehetnek az űrtartalommal felfelé, mert a nagyobb űrtartalom ugyanannyi gáznál kisebb nyomást és kisebb kockázatot is jelent. Hibázhatsz vagy eltérhetsz a biztonság javára. Szóval ez a minimális garantált űrtartalom.
- Átmérő (d, D, Ø): ez alatt a nominális teljes külső gázpalack-átmérőt értjük, milliméterben megadva. Mindig lesz itt bizonyos eltérés meghatározva. Az eltérést megadhatja a gyártó milliméterben vagy százalékban. Például: ±1% vagy ±2,5 mm. Az eltérés a buga húzásának pontatlanságából vagy a felhasznált cső pontatlanságából érkezik. Mindig kell vele foglalkozni ott, ahol a milliméterek számítanak, például gázpalack-szállító fémpaletta gyártásánál. Vannak kiemelt átmérőtartományok, mint például 102 mm, 117 mm, 140 mm, 152 mm, 204 mm, 229 mm. Ezek az átmérők leginkább a katonai iparból érkeznek. Szükség esetén a gázpalackok gyártási kapacitása gyorsan átállítható hadianyagok gyártására.

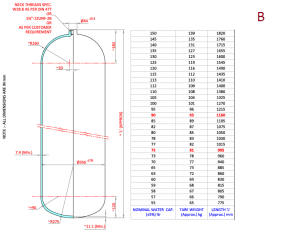

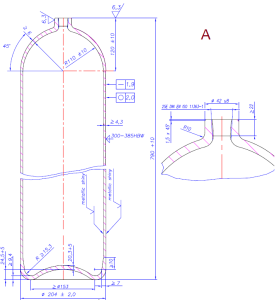

- Hossz (L, l): ez a teljes hossza a gázpalacknak minden egyéb kiegészítő nélkül. Leginkább milliméterben van megadva. Gyakran a gázpalackok rajzán nem látható a pontos méret, a rajzon csak „L” vagy „l” jel található, vagy a palack teste is rajzilag meg van szakítva, mint ahogyan az „A” vagy a „B” rajzon látható. Az „A” rajzon lévő megtörés inkább azt jelzi, hogy a rajz nem méretarányos. Azért, hogy a nyak és a fenék részletei látszódjanak, nem rajzolták ki a palacktestet teljes egészében. A „B” rajzon azonban a törés azt is jelzi, hogy az adott gázpalack-családban több hossz fordul elő. A palackcsaládhoz tartozó gázpalack tipikus fő mérete a táblázatban található a rajz mellett.
- Falvastagság (mm): a falvastagságot milliméterben adjuk meg. A megadott értéket a gyártóknak garantálniuk kell, mivel a tervezésnél ez az a minimális falvastagság, ami a meghatározott nyomást képes biztonságosan tárolni. A jobb gyártók kisebb eltéréssel lesznek az adott minimális eltérés felett, míg a kisebb tapasztalattal vagy rosszabb technológiával rendelkező palackgyártók sokkal nagyobb kilengésekkel fognak dolgozni a palack falvastagsága fölött. Az eredményben ez a teljes súlyban fog a leginkább megmutatkozni.
Minden más információt is megtudhatsz minden gázpalackról az összefoglaló cikkünkből.
Gázpalack családban hogyan kell értelmezni a gázpalackok tipikus fő méreteit?
Gázpalack család – Mi az a gázpalack család? A gázpalackgyártóknak megvan az a lehetőségük, hogy több palacktípust engedélyeztessenek egyszerre. Természetesen ez kisebb költséget jelent nekik, és egyszerűbb folyamatot.
Mit tartalmazhat egyetlen család? A legkisebb tagja a családnak nem lehet rövidebb, mint a gázpalack átmérőjének háromszorosa. A legnagyobb tagja nem lehet nagyobb, mint a vizsgálatra bocsátott gázpalack hosszának a másfélszerese. A gázpalackcsalád tagjai azonos átmérővel készülnek. Eltérés lehet még, hogy több menettípus is megjelölhető a palackcsaládon belül. You can find more information about different sizes on Wikipedia.
Eltérések a gázpalackgyártók között: Ezek a legáltalánosabb fő méretek. A megadott méretek változhatnak gyártóról gyártóra. Miért változik a gázpalackok hossza és súlya? Egy csúcskategóriás gyártó magas technológiával kisebb szórást enged meg a gázpalack falvastagságában. Kisebb szórás egyenlő kisebb átlagos falvastagsággal is. Ez alacsonyabb súlyt jelent. Például egy 50 literes, 200 baros gázpalackot találhatsz 42 kilogrammos súllyal, de más gyártó gyárthatja 53 kilogrammosan is. Átgondolhatod, hogy az operátor melyik gázpalackot szereti jobban. Természetesen a könnyebbet.
Változatosság az alapanyag szerint: az acélpalackok falvastagsága kisebb lesz, mint az alumínium palackoké azonos üzemi nyomásnál. Az acél sokkal ellenállóbb azonos vastagságnál, mint az alumínium. Például egy 50 literes, 200 bar üzemi nyomású acél gázpalack falvastagsága 4,7 mm – 5,4 mm között lesz. Ugyanezen paraméterekkel egy alumínium palack, például AA6061 anyagból, 15-16 mm falvastagságú lesz.
Általános szabályként el tudjuk mondani:
- Magasabb nyomás magasabb falvastagságot jelent.
- Magasabb falvastagság magasabb súlyt jelent.
- Hidrogénpalackok vagy az agresszív gázokhoz való gázpalackok falvastagságai nagyobbak lesznek.
- Ha a palackok azonos külső átmérővel rendelkeznek, és azonos űrtartalommal, de valamelyik falvastagsága nagyobb lesz, akkor annak a hossza is nagyobb lesz.
Általános szabályok a gázpalackok tipikus fő méreteiben
Ezek az adatok különböző gyártók gázpalackjai alapján lettek összeállítva. Természetesen, ha más átmérővel vagy más hosszal szeretnél gázpalackot találni, bizonyos gyártóknál biztosan fogsz tudni találni. Itt mi most csak a legtipikusabb méreteket mutatjuk meg. A hosszú évtizedek alatt a gyártók több száz gázpalacktípust alkottak meg különböző projektekhez.
Eltérések a gázpalack tipikus fő méreteiben akár még az adagszámon belül is
Ha korlátozott, nagyon szűk helyed van, ahová be szeretnéd építeni a gázpalackot, akkor mindig számolnod kell azzal, hogy ugyanazon gyártási adagon belül is lehetnek eltérések. Ha például egy 200 baros, 50 literes gázpalackról beszélünk, akkor egy 200 darabos adagon belül is találhatsz ±1-2 kg súlyeltérést és ±5-9 mm hosszeltérést.
200 bar magasnyomású gázpalack tipikus fő mérete
Űrtartalom liter, átmérő mm, hossz mm, súly kg
| Űrtartalom | Tipikus méretadatok |
|---|---|
| 1 liter | 83 mm, 260-275 mm, 1,5-1,6 kg |
| 2 liter | 100/102 mm, 345-355 mm, 2,3-2,7 kg |
| 2,7 liter | 460 mm, 3,6 kg |
| 3 liter | 114-115 mm, 400 mm, 3,5 kg |
| 5 liter | 140 mm, 435-450 mm, 5,5-5,9 kg |
| 8 liter | 140 mm, 480 mm, 11 kg |
| 8 liter | 178 mm, 450 mm, 11,2 kg |
| 10 liter | 140 mm, 795-850 mm, 9,7-16,4 kg |
| 10 liter | 152 mm |
| 12 liter | Főként búvár felhasználás |
| 13,4 liter | 178 mm, 700 mm, 15 kg |
| 15 liter | 140 mm, 1230 mm, 23 kg |
| 15 liter | 204 mm, 615-620 mm, 19 kg |
| 20 liter | 204 mm, 780-790 mm, 21-24 kg |
| 30 liter | 204 mm, 1095 mm, 25 kg |
| 30 liter | 229 mm, 920-1115 mm, 30-41 kg |
| 40 liter | 204 mm, 1450-1480 mm, 39-42 kg |
| 40 liter | 229 mm, 1170-1215 mm, 37,5-49 kg |
| 50 liter | 229 mm, 1405-1500 mm, 41-60 kg |
| 60 liter | Adat az eredeti szövegben nem szerepelt |
| 67,5 liter | 267 mm, 1410 mm, 54 kg |
| 70 liter | 267 mm, 1500 mm, 73 kg |
| 80 liter | 267 mm, 1700-1745 mm, 82-90 kg |
| 100 liter | 267 mm |
| 100 liter | 360 mm, 1290 mm, 129 kg |
| 110 liter | Adat az eredeti szövegben nem szerepelt |
| 120 liter | 360 mm, 1510 mm, 147 kg |
| 130 liter | Adat az eredeti szövegben nem szerepelt |
| 140 liter | 360 mm, 1730 mm, 165 kg |
| 150 liter | 360 mm, 1840 mm, 174 kg |
| 160 liter | Adat az eredeti szövegben nem szerepelt |
| 180 liter | 360 mm, 2150 mm, 199 kg |
| 190 liter | 360 mm, 2255 mm, 210 kg |
| 200 liter | Adat az eredeti szövegben nem szerepelt |
300 bar magasnyomású gázpalack tipikus fő mérete
A régi WPBakery tartalomban ennél a szakasznál csak a cím szerepelt, részletes méretadat nem volt megadva.
Gázpalackok tipikus fő mérete – kiegészítő eszközök
Amikor a szükséges méreteket kalkulálod a gázpalackodhoz szükséges helyhez, akkor ne feledkezz meg a gázpalackok kiegészítő eszközeiről. Fontos lehet ez például akkor, amikor egy szén-dioxid palackot szeretnél behelyezni egy vízadagoló-automatába. Vagy például akkor, amikor a gázpalackod fel szeretnéd állítani a szervizautód belsejében.
Ahogyan a fenti rajzokon is láthatod, ha a kiegészítő rá van hegesztve a gázpalackra – mint például a hegesztett szelepvédő karima az alacsony nyomású gázpalackon -, akkor a fő palackhossz már tartalmazza a kiegészítő hosszát.
De ezen felül észben kell tartanod a többi kiegészítő alkatrészt:
- Gázpalack szelep: egy tipikus szelep átlagos hossza 100-110 mm között van. Ebből a hosszból egy részt beletekerünk a palackba. Szóval egy szelep körülbelül 90-100 milliméterrel növeli meg a palack hosszát.

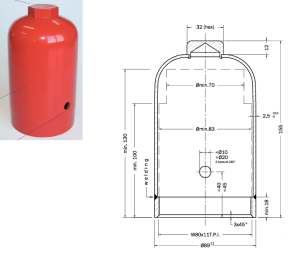

- Gázpalack szelepvédő sapka: a gázpalack szelepvédő sapka tipikus magassága 120-140 mm. Természetes, hogy a sapka mérete csak szállítás közben számít, nem használatkor vagy töltéskor. A sapka átmérője közel van a 80 milliméterhez. A szabványos nyakgyűrűmenete W80, ez 80 mm átmérőjű menet. Szóval a sapka 83-100 mm átmérővel rendelkezik.

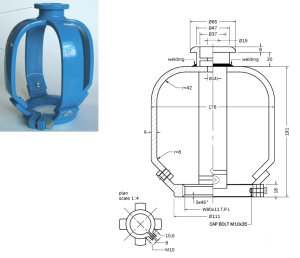

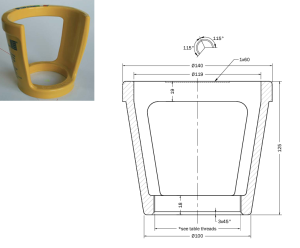

- Gázpalack szelepvédő karima: a karima mindig a palackon lesz. A gázpalackok tipikus fő mérete tartalmazni fogja ezt a kalkulációnál, szállításnál, használatnál és töltésnél. A karima magassága hasonló a sapka magasságához, körülbelül 120-140 mm. Néhány nagyon ellenálló, masszív acél szelepvédő meghaladja ezt, akár el tudja érni a 190-200 mm magasságot is. A gázpalack sapkával ellentétben a karima felső része szélesebb lesz, akár elérheti a 140-150 mm szélességet is. A legmasszívabb szelepvédők 190-200 mm átmérőjűek is lehetnek.
Gázpalackok kiegészítő alkatrészeinek tipikus méretei
